電動卷揚機KDJ-2200E1-3200E1-3500E1
：2014-04-17
：智能吊裝廣告升降系統安裝服務商
：167
字號：小中大
卷揚機又叫絞車，是一種輕小型其中設備，它可以用來垂直、水平、傾斜提升物體，現在的卷揚機以電動為主，因為操作簡單，移動方便等優點，而廣泛應用于建筑、水利、商場、林業、庫房等物料升降或平拖。
電動卷揚機特點：
鋼絲繩的固定:在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構:本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構:采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱:采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機:采用B級絕緣的卷揚機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪:采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架:采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。
電動卷揚機參數：
型號 | KDJ-2200E1 | KDJ-3200E1 | KDJ-3500E1 |
負荷量(kg) | 2200 | 3200 | 3500 |
速度(m/min) | 10 | 11 | |
電機(KW) | 6×4 | 7.5×4 | 9×4 |
電壓(V) | Three phase 220/380/415/440/480 | ||
頻率(Hz) | 50/60 | ||
提升高度(m) | 97 | 140 | |
鋼絲繩直徑(mm) | ф16×100 | ф18×100 | ф18×143 |
凈重(kg) | 450 | 500 | 550 |
工作級別 | M3 | ||

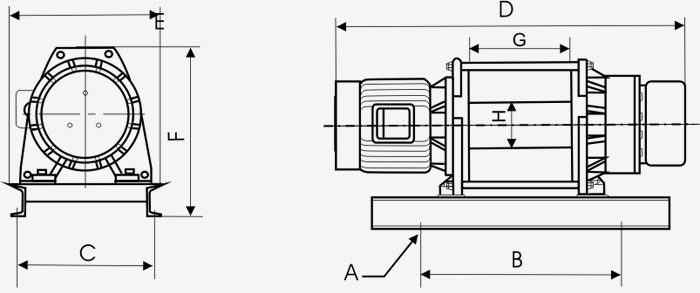

尺寸
符號 | KDJ-2200E1 | KDJ-3500E1 | KDJ-5000E1 |
A | 4-ф22 | ||
B | 600 | 847 | 847 |
C | 499 | ||
D | 1160 | 1431 | 1430 |
E | 565 | ||
F | 658 | 860 | 860 |
G | 312 | 416 | 416 |
H | ф178 | ||
電動卷揚機結構圖：
